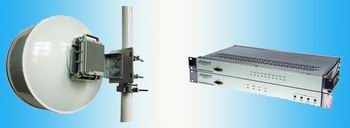

Smart音頻系列立體聲傳輸設備桂林南方通信設備工程公司專為廣播電臺數字化改造而設 計的一款點對點微波傳輸設備，在7/14MHz的帶寬內，可同時傳送4/8套立體聲廣播。制造過程中使用了大量的進口器件，具有性能穩定、體積小、重量輕、架設迅速、易維護、性價比高等特點。整套設備主要由微波天線、室外單元（ODU）、室內單元（IDU）及系統線纜等構成。ODU為收/發信機，頻率覆蓋7～18GHz的范圍；IDU集編碼、復接、調制（解調、分接、解碼）于一體；互連只用一根同軸電纜，傳輸特性自動均衡，電纜可長達300米。
◆技術特點：
▲ 大規模的FPGA芯片技術，系統集成度高，可靠性高。
▲ 專業的A/D（D/A）芯片，保證了優良的音頻指標。
▲ 片上系統集成技術，把立體聲編碼器和QPSK調制器有機結合在一起。
▲ 先進的數字基帶成型技術，保證輸出信號頻譜純凈。
▲ 解調器采用了先進的均衡技術，保證低門限接收。
▲ 提供每個聲道的監聽輸出，方便維護。
◆性能參數：
1、微波傳輸指標
|
項 目 |
Smart音頻系列 |
|
頻段(GHz) |
7 |
8 |
13 |
15 |
18 |
11 |
|
頻率范圍(MHz) |
7125-7725 |
8275-8500 |
12750-13250 |
14450-15350 |
17700-19700 |
10700-11700 |
|
信道間隔(MHz) |
7/14 |
|
|
頻率穩定度 |
±10ppm |
±20ppm |
|
發信功率（dBm） |
+27 |
+25 |
+17 |
|
噪聲系數（dB） |
≤4.5 |
≤5.5 |
|
調制方式 |
QPSK |
|
工作環境 |
環境溫度：IDU 0℃ ~+45℃ （保證指標）
-5℃ ~ +50℃ （正常工作）
ODU -30℃ ~+55℃（保證指標）
-35℃ ~ +60℃ （正常工作）
相對濕度：IDU 90%（+25℃，無凝結）
ODU 100%
海拔： 5000米 |
|
功耗 |
＜40W（1+0系統） |
|
電源 |
DC-48V（-36V ～ -72V? DC） |
|
EMC |
符合YD1138-2001 |
|
項 目 |
發端（輸入） |
收端（輸出） |
|
音頻帶寬 |
20Hz ～ 20kHz |
|
輸入/出阻抗 |
600Ω，平衡 |
小于60Ω，平衡 |
|
****輸入/出電平 |
+6dBm |
+20dBm |
|
幅頻特性 |
20Hz ～ 20K Hz ±0.4 dB |
|
空載信噪比 |
S/N 大于70dBm |
|
失真 |
THD 0.2%（1KHz、輸入電平 +4dBm |
THD小于0.3%（1 K Hz 、+4dBm） |
|
立體聲附加指標 |
左、右聲道電平差：＜0.3 dB
左、右聲道相位差：＜2° |
|
音頻接口 |
標準卡龍頭 | |
