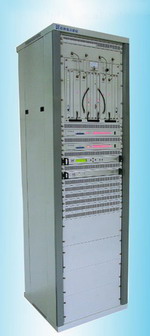

 Smart-2000系列（45Mb）數字微波傳輸設備是桂林南方通信設備工程公司為廣播電視干線網數字化改造而研制的新型電視、話音、數據綜合業務數字微波傳輸系統，傳輸45Mb（21E1）的主信號及輔助數據。設備主要由微波收發信機、調制解調器、切換、分復接器、電視編解碼器和網管系統等組成，功能組件采用插件式設計，能較好地解決廣播電視系統非對稱傳輸?shù)男枨螅C合了電信數字傳輸?shù)撵`活性及廣播電視傳輸?shù)母咝省Ｏ到y(tǒng)提供了DS3/E1接口（符合ITU建議），利于與SDH微波傳輸系統或光傳輸系統共同組網。設備置于標準19”機柜（或19”機架）中，美觀大方。
◆應用場合
◆廣播電視數字微波干線組網，或與SDH微波傳輸及光傳輸混合組網
◆電信運營商各種數字通信網
◆水利、電力、工礦企業、科研院校等專用數字通信網
設備特點：
◇ 性價比高，傳輸容量大
◇ 同時傳輸電視、廣播、話音及數據等
◇ 采用最新集成電路及FPGA技術制造
◇ 多重保護措施：信道1+1或2+1保護、頻率分集、空間分集及混合分集
◇ 標準DS3/E1接口，業務接入靈活方便
◇ 輔助數據信道，全線快速公務、網管監控
◇ 室內型設計，結構緊湊，維護方便。
◆主要技術指標：
◇ 傳輸容量： 44.736 Mbps
◇ 工作頻段： 7/8GHz （11/13GHz 可選）
◇ 調制方式： QPSK
◇ 數據接口： DS3/21E1
◇ 發信功率（dBm）： +30dBm（可選）
◇ 中頻頻率(MHz)： 70MHz
◇ 噪聲系數（dB）： ≤4.5dB
◇ A GC控制范圍（dB）： ≥50dB
◇ 頻率穩定度： ±20ppm
◇ 門限電平（dBm）： -82（E-6）
◇ 環境溫度： 0℃ ~ +45℃ （保證指標）
-5℃ ~ +50℃ （正常工作）
◇ 相對濕度： ≤90%（+25℃，無凝結）
◇ 海拔： ≤4000米
◇ 供電： DC –24V 或 DC –48V
◆典型應用：
Ⅰ、Smart-2000系列45Mb設備與SDH微波傳輸/光傳輸共同組網（山西省廣電及河南省廣電工程應用范例）示意圖
Ⅱ、Smart-2000系列45Mb設備組網，首站簡圖（正傳2+1返傳1+1配置）——正傳10套電視返傳3套電視，并能提供11E1接口傳送話音、數據等增值業務。
◆方案圖例:
|
